グラスなら何でもレーザー刻印できる？形状によって変わるガラス刻印の範囲
「このグラスに名前を入れられますか？」
「ロゴをもう少し大きく刻印できますか？」
「ワイングラスの丸い部分にも刻印できますか？」
ガラスへのレーザー刻印のお問い合わせでは、デザインだけでなく、グラスの形状についてのご相談をよくいただきます。
一口にグラスといっても、形はさまざまです。
平らなガラス板もあれば、まっすぐな円筒形、上へ向かって広がる円錐形、そしてワイングラスのように丸く膨らんだ形状もあります。
実は、ガラスへのUVレーザー刻印では、
「レーザーが当たるかどうか」よりも、「刻印する面をレーザーの焦点範囲に収められるかどうか」
が重要になります。
今回は、グラスの形状によって刻印できる範囲がどのように変わるのかをご紹介します。
平らなガラス面への刻印は比較的自由度が高い
まず、一番加工しやすいのが平らなガラス面です。
例えば、
- 平板のガラス
- 四角形や五角形などのガラス製品の一面
- 平らなガラス製品の底面
- グラス底面への裏側からの刻印
などです。
レーザーからガラス面までの距離がほぼ一定なので、刻印する範囲全体にピントを合わせやすくなります。
そのため、平面であれば比較的大きなロゴや文字にも対応しやすくなります。
ただし、表面の凹凸には注意
平らに見えるガラスでも、
- 飾りの盛り上がり
- 模様による凹凸
- 成形によるわずかな段差
などがある場合があります。
この部分ではレーザーとの距離が変わるため、刻印の濃さに差が出たり、きれいに加工できない場合があります。
そのため、基本的には凹凸部分を避けて刻印位置を決めます。
【図1を入れる位置】
図の内容：平面ガラス
横から見た図で、
「レーザー」
↓
「一定の距離」
↓
「平らなガラス面」
という構成。
刻印範囲全体が同じ高さなので、「フォーカスが合いやすい」ことを示します。
円筒形のグラスは、小さな刻印ならそのまま加工できる場合があります
次は、コップやタンブラーなどの円筒形です。
円筒形の側面は、一見するとそれほど曲がっていないように見えます。
しかし横から見ると、レーザーに最も近い中央部分と、左右へ離れた部分では高さが変わります。
ここが平面ガラスとの大きな違いです。
曲面では中央と端でレーザーまでの距離が変わる
例えば、グラス正面の中央へ名前を刻印するとします。
刻印の中心部分をレーザーの焦点に合わせても、刻印幅を左右へ広げるにつれてガラス面は下がっていきます。
つまり、
中央ではピントが合っていても、左右の端では少しピントが外れる
状態になります。
UVレーザーは比較的焦点に敏感なので、この高さの違いが大きくなると刻印状態にも変化が出てきます。実際、焦点から少し外れるだけでもスポット径と実効エネルギーが変化するため、白化やクラックの出方が変わります。

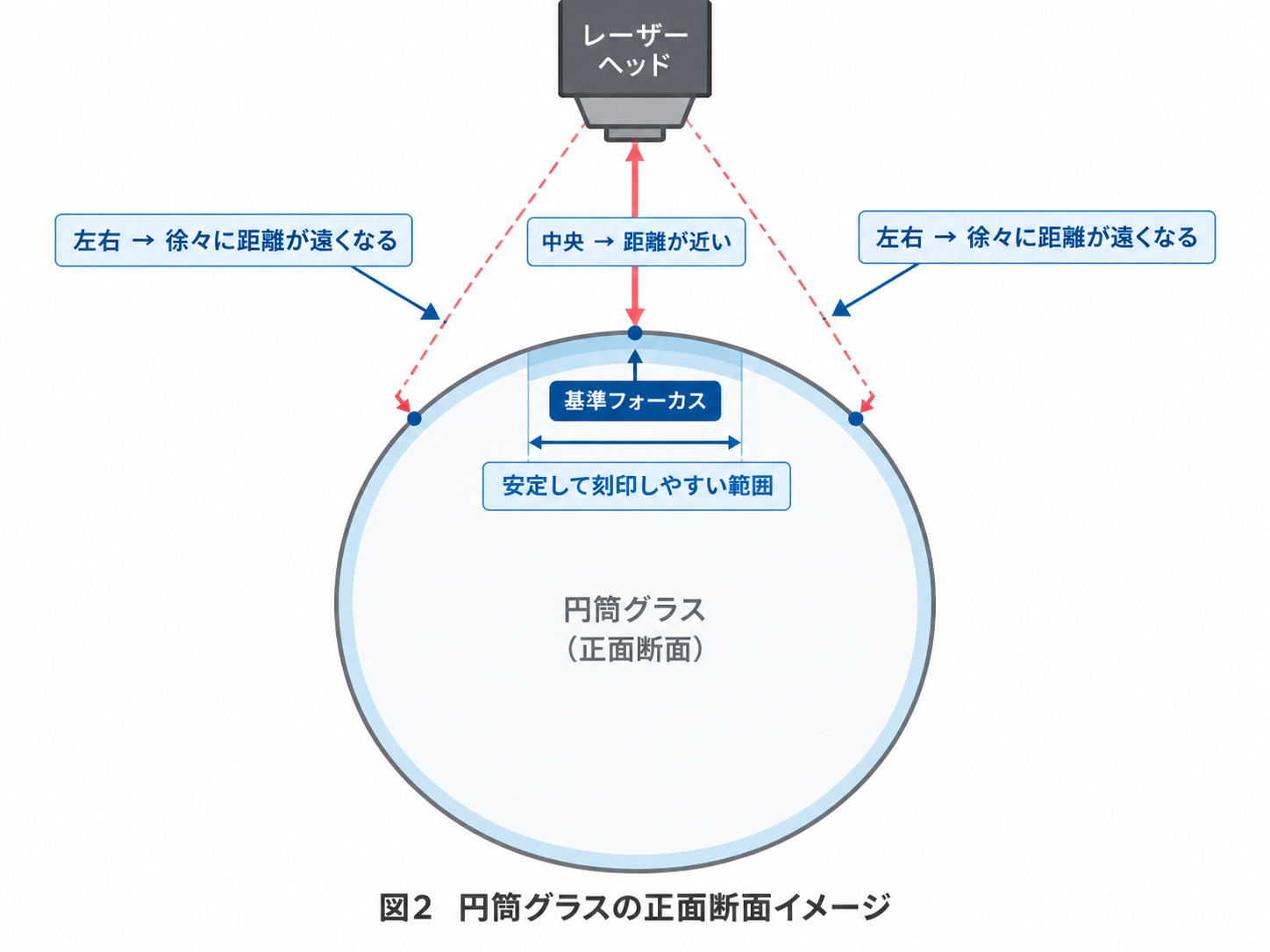

【図2を入れる位置】
図の内容：円筒グラスを正面から見た断面
円の上側にレーザーを配置。
中央上部を「基準フォーカス」として、
中央
→ 距離が近い
左右
→ 徐々に距離が遠くなる
という矢印を入れる。
さらに中央付近に、
「安定して刻印しやすい範囲」
という帯を表示すると非常に分かりやすくなります。
では、曲面のどこにピントを合わせるのか？
これは加工する立場として非常に重要な部分です。
曲面だからといって、単純に
「中央に合わせればよい」
とは限りません。
中央をジャストフォーカスにすると中央部分はよく刻印できますが、端へ行くにつれて焦点が外れます。
そこで実際には、
- 中央を基準にする
- 少し外側へ焦点位置をずらす
- 刻印範囲全体で仕上がりを見る
- 中央と端の濃さを比較する
といったテストを行います。
ガラスの場合、ジャストフォーカス付近では加工エネルギーが集中します。一方、わずかに表面上方へ焦点を外すことで局所的なエネルギーを下げ、白っぽいフロスト状の刻印を安定させられる場合もあります。
ただし、
「何mmずらせばすべてのグラスで大丈夫」
という決まった数値があるわけではありません。
ガラスの種類、直径、曲率、デザイン、レーザー設定によって変わります。
ですから弊社では、実際の加工では安全に刻印できる範囲を確認しながら位置と大きさを決めています。
小さなワンポイントなら固定したまま刻印できることも
円筒形グラスでも、
- 小さな名前
- イニシャル
- 小型ロゴ
- ワンポイントマーク
などであれば、曲面による高さの差が小さいため、グラスを固定したまま刻印できることがあります。
つまり、
曲面だから必ずロータリー加工が必要というわけではありません。
問題になるのは、
「どのくらい広い範囲へ刻印するか」
です。
直径の大きなグラスに小さなロゴを刻印する場合と、直径の小さなグラスへ横長の文字を刻印する場合では条件がまったく違います。
広い範囲へ刻印するときはロータリーを使用します
グラスの周方向へ大きくデザインを入れたい場合には、グラスを回転させながら加工します。
これがロータリー加工です。
弊社では形状に合わせて、
チャック式
と
ローラー式
のロータリーを使い分けています。
円筒形ならローラー式・チャック式の両方を検討できます
弊社では形状に合わせて、チャック式とローラー式のロータリーを使い分けています。
円筒形のグラスでは両方式を検討できますが、テーパー形状やワイングラス、取っ手付きグラスなどでは、形状を保持しやすいチャック式を使用するケースが多くなります。まっすぐな円筒形のグラスは、ロータリー加工との相性が比較的良い形状です。
ローラー式では、グラスをローラーの上へ載せて回転させます。
一方、チャック式ではグラスの一部を保持して回転させます。
グラスの大きさや形状、保持できる部分などを確認して使い分けます。

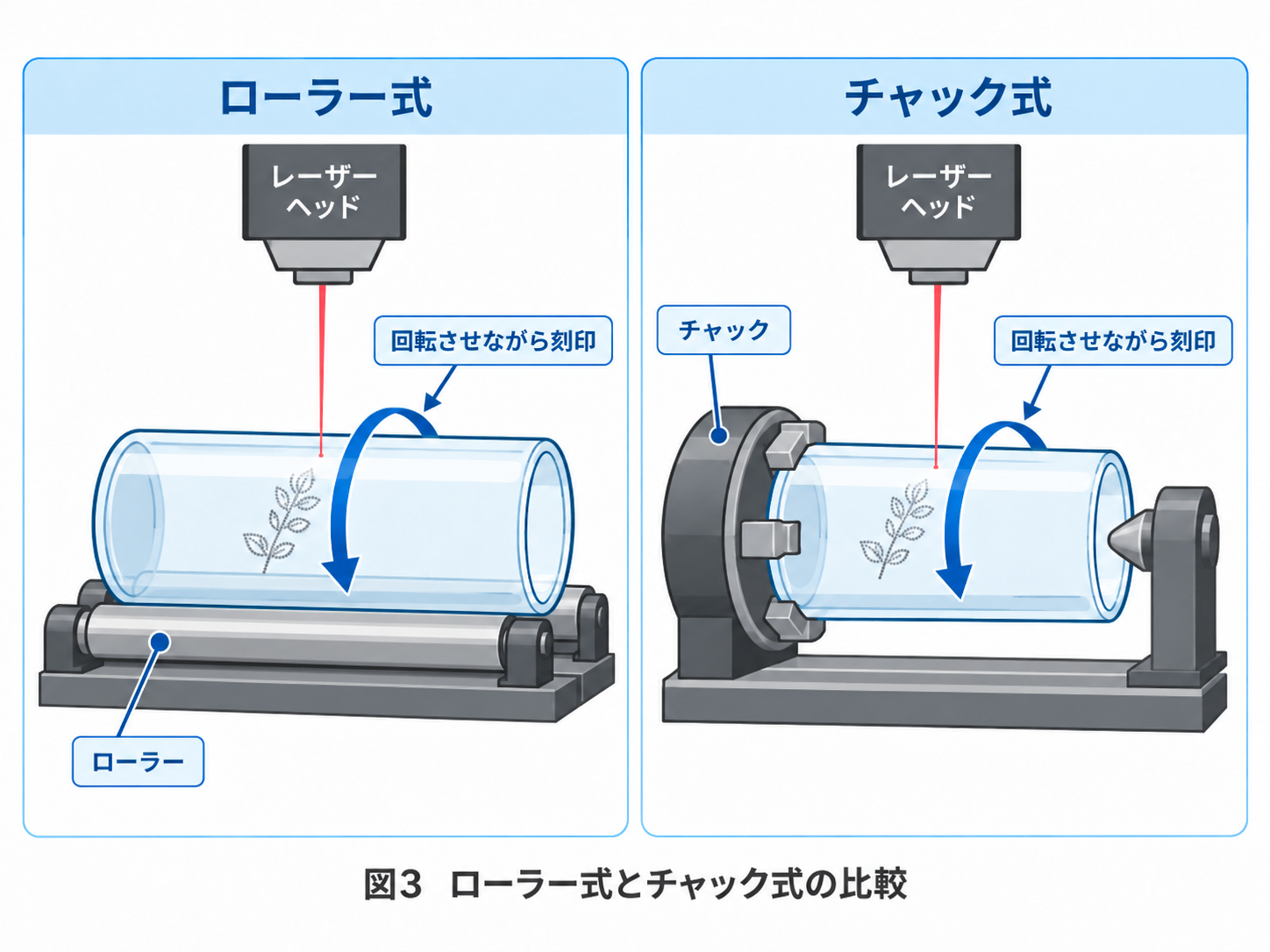

【図3を入れる位置】
左右比較がおすすめです。
左：
ローラー式
2本または複数のローラーの上に円筒グラスを載せる。
右：
チャック式
グラスを回転軸で保持する。
両方とも、
「回転させながら刻印」
という矢印を入れます。
上下で太さが違うグラスは少し難しくなります
次に、
- 上が広い
- 下が狭い
といった円錐形・テーパー形状のグラスです。
この形状をそのまま水平に置いて回転させると、刻印部分が斜めになってしまいます。
そこでチャック式ロータリーを使い、
グラスの傾きに合わせて回転軸そのものを傾けます。
刻印したい部分がレーザーに対してなるべく水平になるよう調整した上で回転させます。

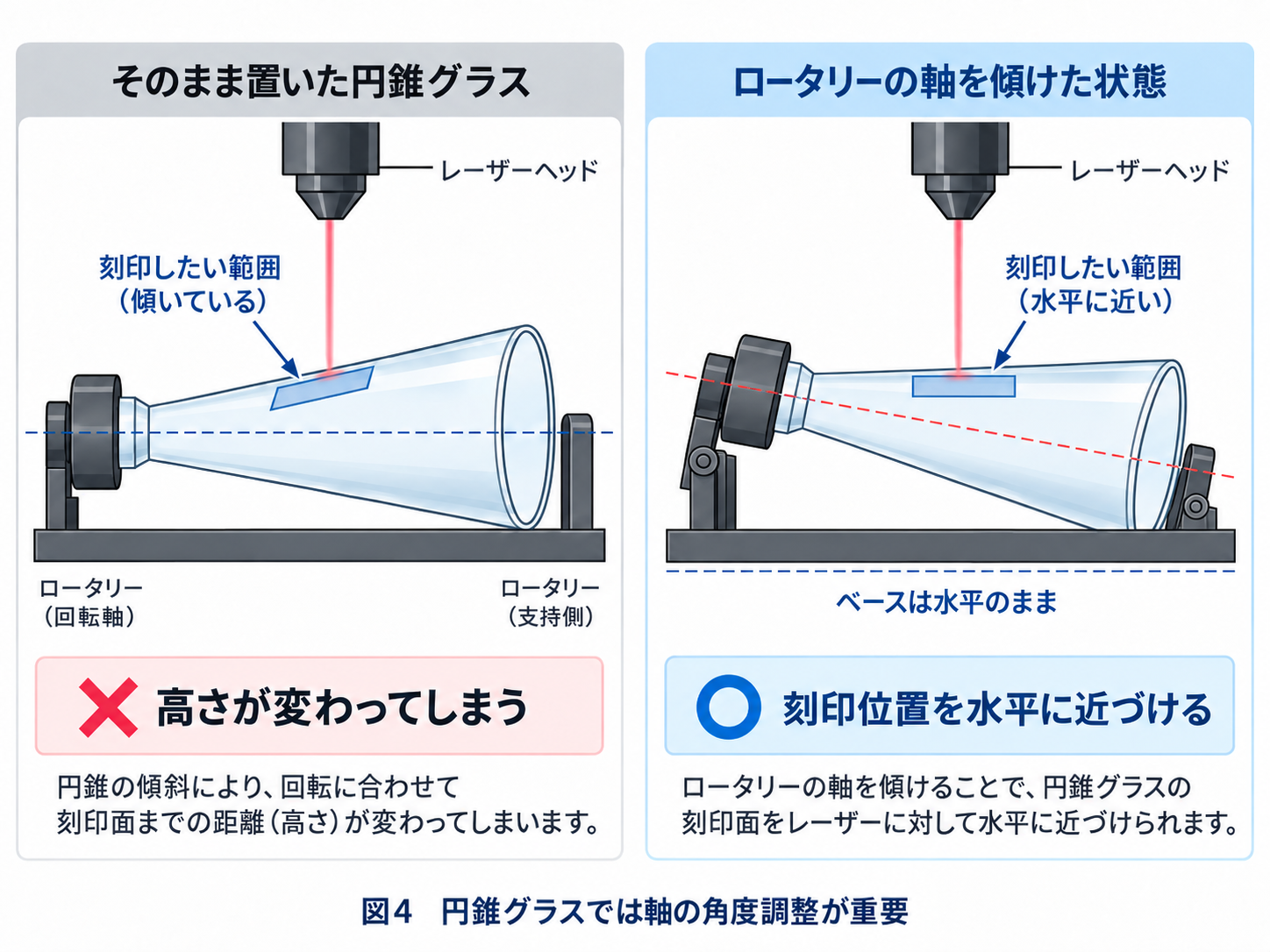

【図4を入れる位置】
左に「そのまま置いた円錐グラス」。
刻印面が斜めになり、
「× 高さが変わってしまう」
右にロータリーの軸を傾けた状態。
刻印する部分が水平になり、
「○ 刻印位置を水平に近づける」
と表示。
この図は今回の記事ではかなり重要です。
一番悩ましいのがワイングラスのような「太鼓型」
そして、問い合わせで説明が難しいのが、
ワイングラスのように中央が膨らんだ形状
です。
ここでは便宜上「太鼓型」と呼びます。
円筒形なら回転方向の高さは一定ですが、ワイングラスの場合は上下方向にも曲率があります。
そのため、単にグラスを回転させれば広い範囲へ刻印できるわけではありません。

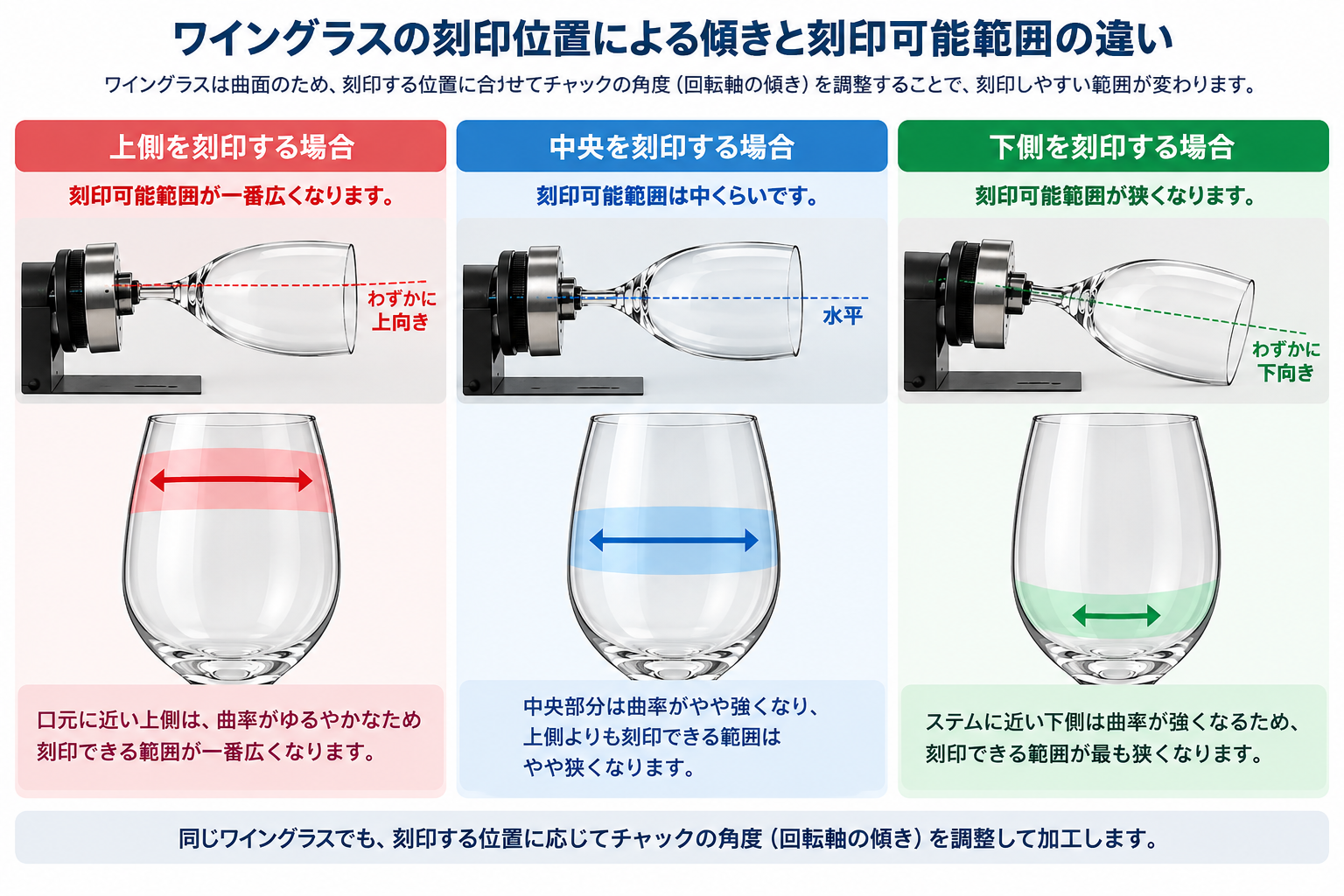

ワイングラスは刻印する高さを決めることが重要
まずチャック式ロータリーへグラスをセットします。
次に、
刻印したい位置の中心付近がなるべく水平になるように、ロータリー軸の角度を調整します。
そして、その高さを中心として回転させながら加工します。
すると、刻印できる範囲はグラスを一周する方向には広げられますが、上下方向には制限が出ます。
その結果、
グラスをぐるっと回る「帯状の範囲」
が刻印可能範囲になります。
カーブが緩いグラスほど帯を広くできる
ここが大切なところです。
同じワイングラスでも、膨らみ方によって刻印できる範囲が違います。
カーブが緩やかなグラス
上下方向の高さの変化が小さいため、
比較的幅の広い帯状の範囲
へ刻印できます。
カーブが強いグラス
少し上下へ移動しただけでレーザーまでの距離が大きく変わります。
そのため、
刻印できる帯の幅は狭くなります。

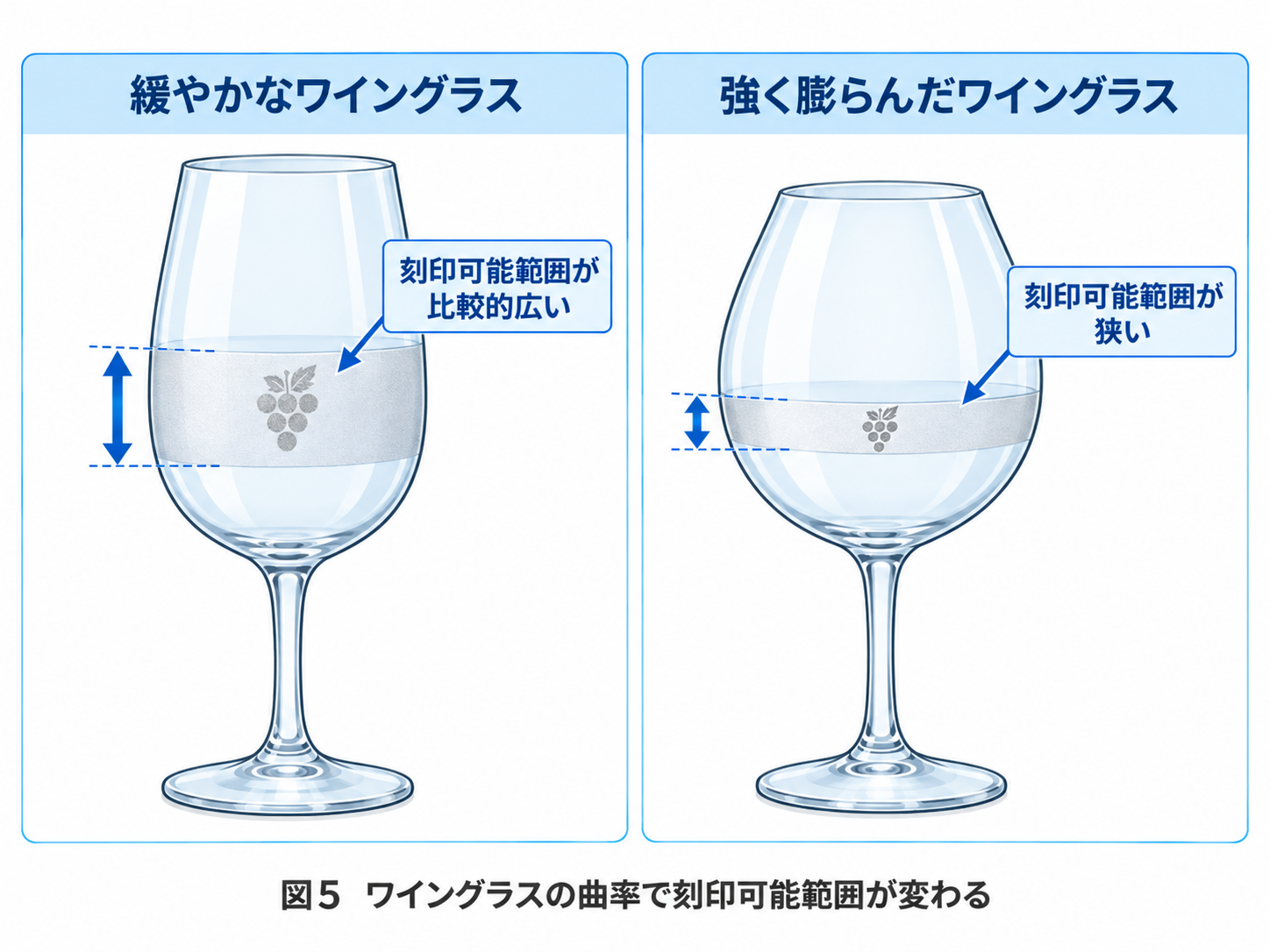

【図5を入れる位置】
これはぜひ図にしたい部分です。
左側：
緩やかなワイングラス
中央に幅広い帯。
「刻印可能範囲が比較的広い」
右側：
強く膨らんだワイングラス
中央に細い帯。
「刻印可能範囲が狭い」
と表示します。
一目で理解できます。
取っ手付きのグラスカップにも対応できる場合があります
マグカップのような取っ手付きのガラスカップについても、形状やサイズによってはチャック式ロータリーを使って刻印できる場合があります。
取っ手が付いていると、ローラー式では回転中に取っ手が干渉しやすいため、そのまま一周回転させることが難しくなります。
一方、チャック式であれば、グラス本体を保持した状態で回転させられるため、取っ手の位置を避けながら加工できるケースがあります。
ただし、
- グラス全体の直径
- 取っ手の大きさ
- 取っ手の張り出し量
- チャックで保持できる部分があるか
- 加工中に取っ手が機械や治具へ当たらないか
- 刻印したい位置と範囲
などによって可否が変わります。
特に取っ手付きグラスでは、360度すべてを自由に回転できるとは限りません。
そのため、
「取っ手の反対側へワンポイント刻印」
や、
「回転できる範囲内で少し広めに刻印」
といった方法で対応することがあります。
取っ手付きだから加工できない、と最初から決まるわけではありません。
実物のサイズや形状を確認し、チャック式ロータリーで保持・回転できるかを確認したうえで加工方法を考えます。
グラスの全面に大きく刻印できるとは限りません
お客様から、
「この面いっぱいにロゴを入れたい」
というご相談をいただくことがあります。
データ上では簡単に大きくできます。
しかし実際の加工では、
グラスの形状によって刻印できる大きさが決まります。
特に、
- 小径のグラス
- 強いテーパーがあるグラス
- ワイングラス
- 球面に近いグラス
- 表面に凹凸や装飾があるグラス
では、デザインを少し小さくした方がきれいに仕上がる場合があります。
レーザー刻印では、デザインだけを見るのではなく、
「デザイン＋製品形状」
をセットで考えることが大切です。
持ち込みグラスの場合は、写真を送っていただくだけでも判断材料になります
「手元にあるグラスへ刻印できるだろうか？」
という場合は、まずご相談ください。
できれば、
- グラス全体の写真
- 横から見た写真
- 刻印したい位置
- グラスのおおよその直径と高さ
- 入れたい文字・ロゴのおおよその大きさ
が分かると判断しやすくなります。
特に横から見た写真があると、
円筒なのか、テーパーなのか、太鼓型なのかが分かります。
ただし、写真だけでは曲率や材質を完全には判断できないため、最終的には現物確認やテスト加工が必要になる場合があります。
「この形は無理」と決める前に一度ご相談ください
ガラス刻印を行っていると、
「これは難しそうだな」
と思う形状に出会うことがあります。
しかし、
- 刻印位置を少し変える
- デザインを少し小さくする
- フォーカス位置を調整する
- ロータリーを使用する
- ロータリー軸の角度を変える
ことで対応できる場合もあります。
逆に、見た目では簡単そうなグラスでも、強い凹凸や急激な曲面があると加工が難しいことがあります。
だからこそ弊社では、
「グラスだから刻印できます」ではなく、「そのグラスの形を見て加工方法を考える」
ようにしています。
ガラスのグラス、ボトル、記念品などへの名入れをご検討でしたら、まずは製品の写真とご希望の刻印内容をお送りください。
形状を確認しながら、どの位置に、どの程度の大きさで刻印できそうかをご相談させていただきます。
