UVレーザー加工機による刻印・名入れ加工
ＵＶレーザー加工機

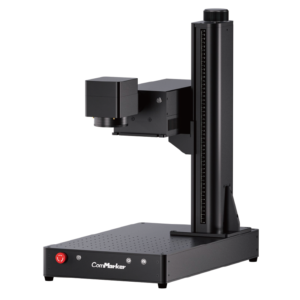

当社では、UVレーザー加工機「Omni 1」を使用しています。
UVレーザーは、細いスポット径により、細かな刻印が可能です。
小さな文字や細い線、細かな図柄も比較的きれいに刻印できます。
幅広い素材に対応し、またその表面処理によって仕上がりは異なりますが、ガラス、金属、アクリル、木材、革、紙、石、陶器などへの名入れ・刻印のご相談いただけます。
UVレーザーは、熱による焦げや変形が比較的少なく、細かな文字や繊細なデザインの刻印に向いているレーザーです。
オリジナルグッズ、記念品、ノベルティ、店舗用品、工業製品へのマーキングなど、幅広い用途に活用できます。
UVレーザとは
レーザー加工機には、使用するレーザー光の種類によって、いくつかの方式があります。
代表的なものとして、次のような種類があります。
- ダイオードレーザー
- CO2レーザー
- ファイバーレーザー
- UVレーザー
それぞれ得意な素材や加工内容が異なります。
当社で使用しているのは、UVレーザー加工機です。
UVレーザーは、波長355nmの紫外線レーザーを使い、素材の表面に反応を起こして刻印する方式です。
一般的なレーザー加工では、熱によって素材を焼いたり、溶かしたり、蒸発させたりするイメージがあります。
一方、UVレーザーは、素材が紫外線を吸収することで、表面に化学的な変化を起こし、刻印する特徴があります。
そのため、熱による影響が少なく、焦げや変形を抑えた加工がしやすいレーザーです。
幅広い素材に対応できるUVレーザー
UVレーザーは、他のレーザーに比べて、対応できる素材の幅が広いことが特徴です。
紙、木材、革、ガラス、陶器、石、樹脂、金属など、多くの素材に対して刻印を試すことができます。
ただし、すべての素材に必ず刻印できるわけではありません。
UVレーザーは、照射された素材がUV光に反応することで刻印されます。
そのため、素材によっては反応が弱く、刻印が見えにくい場合や、十分なコントラストが得られない場合があります。
実際の仕上がりは、素材の種類、表面処理、色、硬さ、レーザー設定、フォーカス位置によって変わります。
本番加工の前には、できるだけ実際の素材でテスト刻印を行うことをおすすめしています。
刻印可能なサイズ・厚さの目安
| 加工範囲 | およそ １５０ｍｍ×１５０ｍｍ |
|---|---|
| 対応出来る高さ | ２００ｍｍ程度まで、 サイズが７０ｍｍ角の場合３００ｍｍ程度まで可能 ただし、対象物の形状や固定方法によって、実際に加工できる範囲は変わります。 丸みのあるもの、傾斜のあるもの、凹凸の大きいものは、刻印の濃さや見え方に差が出る場合があります。 |
| 刻印面の凹凸について |
UVレーザー加工では、刻印面にフォーカスを合わせる必要があります。 凹凸や曲面がある素材では、フォーカスの合い方に差が出るため、刻印の濃さや仕上がりが均一にならない場合があります。素材や形状によって結果が変わるため、事前のテスト刻印をおすすめしています。 |
| UVレーザーのカット加工について |
UVレーザーは、素材によってはカット加工も可能です。 紙、木材、ゴム、革などは、3mm程度までカットできる場合があります。ただし、カット専用機ではないため、素材や厚さによって仕上がりや加工時間は変わります。 金属類はカットではなく、表面への刻印・マーキング用途に向いています。 |
| 対応できる素材の例 |
UVレーザーは、多くの素材に対して刻印を試すことができます。
ただし、樹脂系の素材については、一部刻印しにくい材質もあります。 金属についても、無垢材、メッキ、塗装、表面処理の違いによって刻印色や見え方が変わります。 |
| 素材によって変わる刻印色 |
UVレーザー刻印は、インクで色を付ける加工ではなく、素材の表面がレーザーに反応して色や質感が変化する加工です。 そのため、刻印色や見え方は素材によって異なります。ガラス・陶器・石などは白っぽく、樹脂系素材はグレーや茶系、金属では茶系や白っぽいグレーに見える場合があります。布の場合も、素材によって色が抜けたように見えたり、茶系に変化したりします。 仕上がりは素材や表面処理、レーザー設定によって変わるため、実際の素材でテスト刻印を行うことをおすすめしています。 |
UVレーザーの特徴

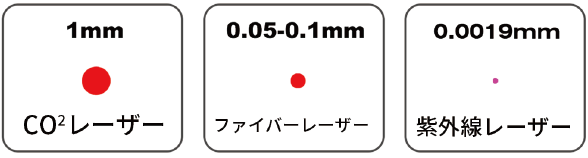

細かな刻印ができる |
|---|
UVレーザーはスポット径が非常に小さいため、細い線や小さな文字の刻印に向いています。 ロゴマーク、QRコード、品番、シリアル番号、細かなイラストなど、精細な表現が必要な加工にも対応しやすいのが特徴です。 小さなグッズや部品への名入れにも向いており、限られたスペースに文字やマークを入れたい場合にも活用できます。 |
熱ダメージが少ない |
UVレーザーは、一般的なレーザーに比べて熱の影響が少ない加工がしやすいレーザーです。 CO2レーザーなどでは、素材によってはカット面が黒く焦げたり、周辺に熱の影響が出たりすることがあります。 特に、紙、木材、革、樹脂、ガラスなど、熱の影響を受けやすい素材では、UVレーザーの特徴が活きる場合があります。 |
幅広い素材に使える |
UVレーザーは、金属、樹脂、ガラス、紙、木材、革、布、石など、多くの素材に対して刻印を試せます。 ひとつのレーザーでさまざまな素材に対応できるため、オリジナルグッズ制作や試作加工に向いています。 「この素材に刻印できるか分からない」という段階でも、素材を確認しながらテストすることで、加工の可能性を探ることができます。 |
ロータリーオプションによる円筒形素材への刻印
当社のUVレーザー加工機には、ロータリーオプションを備えています。
通常のレーザー刻印では、刻印面を水平に固定できるものが対象となりますが、ロータリーオプションを使用することで、円筒形の素材を回転させながら刻印することができます。
ロータリーオプションを使用することで、グラス、ボトル、タンブラーなどの円筒形素材にも刻印できる場合があります。
対象物を回転させながらレーザー加工するため、通常の平面刻印では難しい丸い素材への名入れやロゴ刻印に対応できます。
ただし、形状やサイズ、持ち手・突起の有無によって固定できない場合もありますので、事前の確認・テスト刻印をおすすめしています。
UVレーザーが向いている用途
|
|
|---|
名入れ・記念品加工 |
名前、日付、記念メッセージ、ロゴなどを入れた記念品加工に適しています。 ガラスグラス、金属プレート、キーホルダー、革小物、木製品、石材プレートなど、さまざまな素材に刻印できます。 |
オリジナルグッズ制作 |
小ロットのオリジナルグッズ制作にもUVレーザーは有効です。 会社ロゴ入りグッズ、店舗名入り小物、イベント用記念品、チームグッズなど、既製品にワンポイントで刻印を入れることができます。 UVインクジェット印刷と組み合わせることで、カラー印刷とレーザー刻印の両方を活かしたグッズ制作も可能です。 |
工業製品・部品へのマーキング |
UVレーザーは、品番、管理番号、シリアル番号、QRコード、注意表示などのマーキングにも利用できます。 シールではなく、製品そのものに表示を入れたい場合や、試作品に識別番号を入れたい場合にも便利です。 金属、樹脂、ガラスなどの部品に対して、小さな文字や細かな表示を入れる用途に向いています。 |
素材テスト・試作加工 |
UVレーザーは、素材によって反応が大きく変わるため、テスト加工にも向いています。 新しい素材に刻印できるか、どのような色になるか、どの程度のコントラストが出るかを確認しながら、加工条件を探ることができます。 少量の試作や、加工可否の確認からでもご相談いただけます。 |
UVレーザーを使ってオリジナルグッズ制作
UVレーザーを使った、会社ロゴ入りグッズ、展示会用ノベルティー、卒団記念品、うちのこグッズ、持ち込み品への名入れ加工などもご相談いただけます。
関連ページ
| オリジナルグッズなどを作りたい | |
|---|---|
| 会社ロゴ入りグッズを作りたい | |
| 展示会で配るものを作りたい | |
| 周年記念品を作りたい | |
| 卒団記念品を作りたい | |
| ペット写真で作りたい | |
| 持ち込み品に加工したい | |
| ガラス用品に名入れしたい | |
| 金属小物に名入れしたい | |
| 革の小物にロゴを印刷したい | |
| ゴルフ用品に名入れしたい |
UVレーザー加工の注意点
UVレーザーは幅広い素材に対応できますが、万能ではありません。
素材がUV光に反応しない場合は、刻印が見えにくかったり、加工できなかったりすることがあります。
また、素材の表面処理や塗装、コーティングによっても仕上がりが変わります。
特に、樹脂系素材、塗装品、メッキ品、コーティング品、透明素材などは、実際にテストしてみないと判断が難しいことがあります。
また、曲面や凹凸のあるものは、フォーカスの関係で刻印の濃さが均一にならない場合があります。
本番加工の前には、できるだけ実際の素材でテスト刻印を行うことをおすすめしています。
まずは素材と用途をご相談ください
UVレーザー加工は、素材に直接刻印できる便利な加工方法です。
ロゴ、文字、名前、日付、記念メッセージ、品番、QRコードなど、さまざまな内容を刻印できます。
一方で、素材によって刻印色や見え方が変わるため、事前の確認が大切です。
- 「この素材に刻印できるか」
- 「ガラスに名入れしたい」
- 「金属キーホルダーにロゴを入れたい」
- 「持ち込み品に刻印できるか相談したい」
- 「料金を知りたい」
このような段階からでも、お気軽にご相談ください。
三栄ぷりんとでは、UVレーザー加工、UVインクジェット印刷、UV転写シートなどを組み合わせながら、素材や用途に合わせた加工方法をご提案いたします。
その他のオリジナルグッズ・ノベルティー・記念品制作については、こちらもご覧ください。
UV-Laser 刻印例（メーカー）
メーカー提供の参考画像をもとに、UVレーザーで対応できる素材や仕上がりの一例をご紹介します。
金属、ガラス、アクリル、革、布、石、木材など、さまざまな素材に対して刻印の可能性があります。
ただし、実際の仕上がりは素材の種類や表面処理、レーザー設定によって異なります。
