ステンレス製のキーフォルダーをＵＶインクジェットプリンターで印刷作成しました。
また、作成の流れを治具の作成から動画にしました。
動画は、なれない作業でしたが、今後、UVレーザで動画作成を行って行く予定のため、経験の為にも行ってみました。

YouTube 動画　⇒　ステンレス製キーホルダーの作成事例

治具の作成

仕入れたキーフォルダーは、リングがついており、そのまま、UVプリンターにはセット出来ません。
したがって、キーフォルダーを水平に保つ、治具が必要となります。

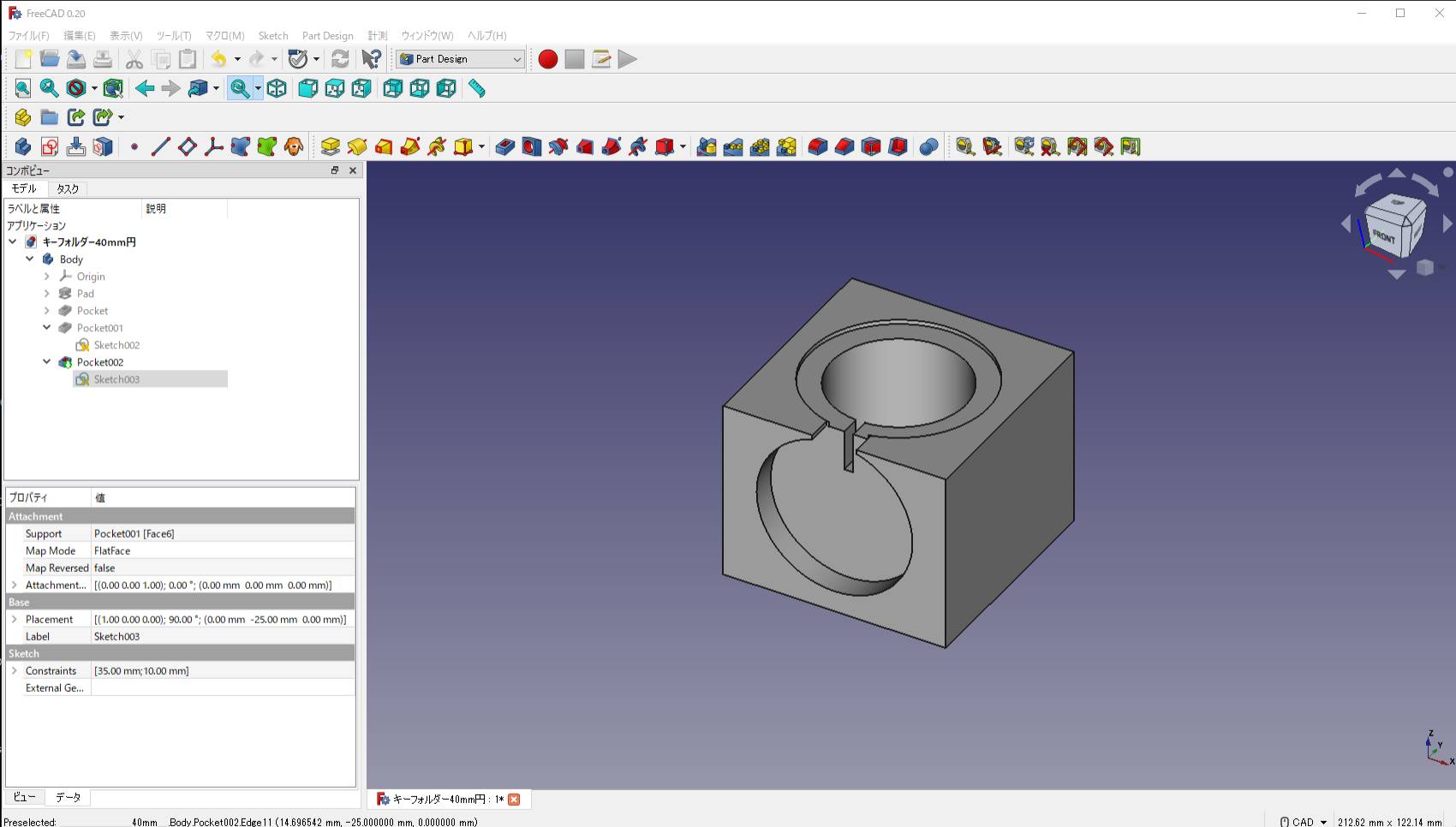

CADソフトは、FreeCAD

CADソフトには、無料ソフトのFreeCADを使用してます。
世の中、一般的にはFusion360と言うところでは、ありますが、弊社の使い方であれば、無料のFreeCADで十分です。

  最初リングが邪魔してセット出来ず。



作り直しました



３Dプリンターは、Q1 Pro

３Dプリンターは、去年の１０月頃、導入した　Q1　Pro　です。
Q1　Pro　には、感動しました。
ABS樹脂に対しても、苦労すること無く簡単にプリント出来ます。
最近は、どこのメーカもその性能は良くなっているとは思うのですが、一般家庭用の３ｄプリンターで、ここまで出来るのかと本当に感動しました。
設計ミスのお話をしましたが、スピードも速くなり、作り直しにも、助かります。

UVプリンターの印刷

位置だし

UVプリンターは、右手前が、XYの原点となってます。
印刷データは、イラストレーtで作成し、PDFファイルでプリンターに渡してます。
また、治具のサイズ、イラストレータの用紙に対する、デザイン位置をあわせて、作成します。

位置出しが、心配の場合は、試しプリントを行います。
お客さん持ち込みの素材に印刷刷る場合、試しプリントをした方が安心です。

プリント

今回は、黒１色のワンちゃんです。
素材により、異なりますが、通常　四層にインクを盛っていくような感じです。

ステンレスの場合、
　　一層目を　プライマーインク　素材に対し、インクの食いつきを良くする働き
　　２層目を　白インク　　　　　素材の色を白で隠し、３層目の絵柄の発色を良くする
　　３層目を　CMYKの絵柄　　　デザインデータ（黒いワンちゃん）
　　４層目を　クリアインク　　　絵柄デザインを覆う。硬化すると固くなる。

ステンレスのキーホルダーで、テスト的に作成しました。
裏側に名前などを記述すると、製品としても良いと思います。
今後、販売するかもしれません。
